電動叉(cha)車電機怎麽(me)接線(xian)

 　　電動叉(cha)車作(zuo)為(wei)現(xian)代(dai)物流(liu)倉(cang)儲(chu)和(he)工(gong)業搬運(yun)的(de)重(zhong)要設(she)備，其電機接線(xian)是(shi)確保(bao)設(she)備正常運(yun)行(xing)的(de)核心環(huan)節(jie)。不(bu)同(tong)類(lei)型(xing)電機的(de)接線(xian)方式存(cun)在差(cha)異(yi)，且(qie)需(xu)結(jie)合控(kong)制器(qi)、保護電路(lu)等(deng)模塊進行(xing)系(xi)統(tong)化(hua)操作。以(yi)下從(cong)電機類(lei)型(xing)、接線(xian)步(bu)驟、關鍵註意事(shi)項(xiang)三(san)個(ge)維(wei)度(du)，詳(xiang)細(xi)闡(chan)述(shu)電動叉(cha)車電機的(de)接線(xian)方法(fa)。
　　壹、電機類(lei)型(xing)與接線(xian)基(ji)礎
　　電動叉(cha)車電機主要分為(wei)直(zhi)流(liu)有(you)刷(shua)電機和(he)交流(liu)電機兩大(da)類(lei)，其(qi)接線(xian)方式與控制邏(luo)輯截然(ran)不(bu)同。
　　1.直(zhi)流(liu)有(you)刷(shua)電機接線(xian)
　　直(zhi)流(liu)有(you)刷(shua)電機通過碳(tan)刷(shua)與換(huan)向(xiang)器實現(xian)電流(liu)換(huan)向(xiang)，結(jie)構(gou)簡(jian)單但需定(ding)期維(wei)護。其接線(xian)核心為(wei)電源正負(fu)連(lian)接與控制信(xin)號接入(ru)。
　　電源連接：電動叉(cha)車電機正接控(kong)制器(qi)輸(shu)出(chu)端接控(kong)制器(qi)輸(shu)出(chu)端，形成(cheng)完(wan)整回路(lu)。
　　控(kong)制信(xin)號：通(tong)過脈寬(kuan)調制信(xin)號調(tiao)節(jie)電機轉速(su)。
　　保(bao)護電路(lu)：電動叉(cha)車電機需接入(ru)過流(liu)保(bao)護電阻(zu)和(he)欠壓(ya)保(bao)護電路(lu)，當(dang)電機電流(liu)超(chao)過(guo)閾值(zhi)或蓄電池電壓低(di)於31.5V時(shi)，自(zi)動切(qie)斷(duan)電源，防止設(she)備損壞。
　　2.交流(liu)電機接線(xian)
　　交(jiao)流(liu)電機因(yin)效(xiao)率高(gao)、免(mian)維(wei)護等優(you)勢，逐(zhu)漸成(cheng)為(wei)電動叉(cha)車主(zhu)流(liu)選(xuan)擇(ze)。其(qi)接線(xian)需(xu)結(jie)合變(bian)頻(pin)器(qi)或逆(ni)變(bian)器(qi)實(shi)現(xian)調速(su)控(kong)制。

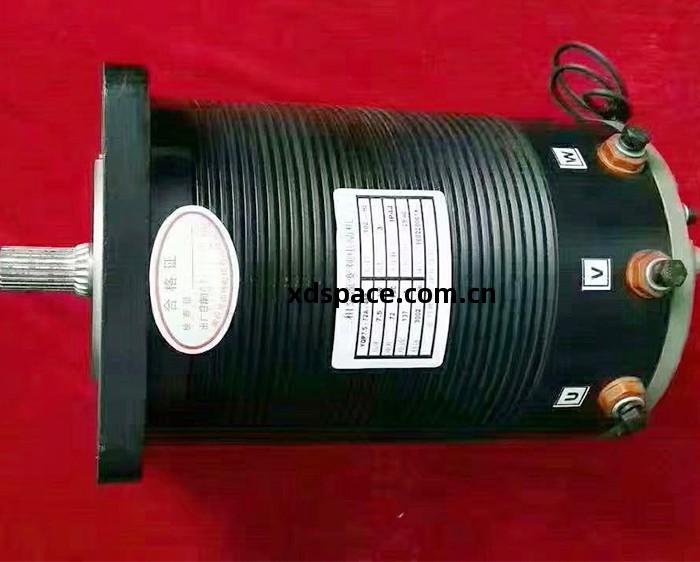

　　三(san)相電源接入(ru)：將逆(ni)變(bian)器(qi)輸(shu)出(chu)的(de)U、V、W三(san)相線(xian)分別連(lian)接電機三相接線(xian)端子，確(que)保(bao)相序正確。
　　編碼器(qi)反(fan)饋(kui)：交(jiao)流(liu)電機需接入(ru)編碼器(qi)，實時(shi)反(fan)饋(kui)轉(zhuan)速(su)與方向(xiang)信號至(zhi)控制器(qi)，實現(xian)閉環(huan)控(kong)制。例如(ru)，編碼器(qi)信號(hao)接入(ru)控制器(qi)J1接口，通過(guo)比較實際(ji)轉速(su)與設(she)定(ding)值(zhi)，動態(tai)調(tiao)整PWM輸(shu)出(chu)頻(pin)率(lv)。

　　制動電阻(zu)連(lian)接：為(wei)吸(xi)收再(zai)生制動能(neng)量，需(xu)在逆(ni)變(bian)器(qi)直(zhi)流(liu)母(mu)線(xian)側(ce)並聯(lian)制動電阻(zu)，防(fang)止(zhi)電容(rong)過(guo)壓(ya)。電阻(zu)阻(zu)值(zhi)需(xu)根據電機功率和(he)制動頻(pin)率(lv)計算(suan)，例如(ru)某3kW電機選用10Ω/500W制動電阻(zu)。

　　二、接線(xian)步(bu)驟與實操(cao)要點
　　電動叉(cha)車電機接線(xian)需(xu)遵循“先電源、後(hou)控制、再(zai)保護”的(de)原則，具體步(bu)驟如下：
　　1.電源線(xian)連(lian)接
　　直(zhi)流(liu)系(xi)統(tong)：將(jiang)蓄電池組(zu)通過(guo)熔(rong)斷(duan)器連接至(zhi)控制器(qi)電源輸(shu)入端接負(fu)。
　　交(jiao)流(liu)系(xi)統(tong)：將(jiang)逆(ni)變(bian)器(qi)輸(shu)入端接380V三(san)相交(jiao)流(liu)電源，輸(shu)出(chu)端接電機三相線(xian)。接線(xian)前需用(yong)萬(wan)用(yong)表(biao)測量電源電壓，確保無(wu)缺(que)相或電壓波(bo)動。
　　2.控(kong)制信(xin)號線(xian)連(lian)接
　　直(zhi)流(liu)電機：連接速(su)度(du)轉(zhuan)把信(xin)號(hao)線(xian)，紅(hong)色接電源正，黑色接負(fu)，綠(lv)色接控(kong)制器(qi)PWM輸(shu)入端。
　　交流(liu)電機：連接編(bian)碼器(qi)信號(hao)線(xian)，A/B相用(yong)於轉(zhuan)速(su)計算(suan)，Z相用(yong)於零(ling)位檢測。信(xin)號線(xian)需(xu)采用屏(ping)蔽雙(shuang)絞線(xian)，長(chang)度(du)不(bu)超過(guo)5米，以減少(shao)電磁幹擾。
　　3.保護電路(lu)接線(xian)
　　過(guo)流(liu)保(bao)護：在電機主回路(lu)串聯電流(liu)互(hu)感(gan)器(qi)，二次(ci)側接控(kong)制器(qi)過流(liu)檢測端。當(dang)電流(liu)超(chao)過(guo)額定值(zhi)1.5倍(bei)時(shi)，控(kong)制器(qi)觸發(fa)保(bao)護動作(zuo)。
　　欠壓(ya)保(bao)護：將蓄電池電壓分壓後(hou)接入(ru)控制器(qi)欠壓(ya)檢測端，設(she)定(ding)保護閾值(zhi)。當(dang)電壓低(di)於閾值(zhi)時(shi)，控(kong)制器(qi)切(qie)斷(duan)輸(shu)出(chu)。
　　過(guo)熱(re)保護：在電機外殼(ke)或定子繞組(zu)內(nei)埋(mai)置PT100溫度(du)傳(chuan)感(gan)器(qi)，信號接入(ru)控制器(qi)溫度(du)檢測端。當(dang)溫(wen)度(du)超(chao)過120℃時(shi)，強制停機(ji)。
　　三(san)、關(guan)鍵(jian)註意事(shi)項(xiang)與故障排(pai)查(zha)
　　1.接線(xian)安(an)全(quan)規範(fan)
　　絕緣處(chu)理：所有電動叉(cha)車電機接線(xian)端子需(xu)纏(chan)繞絕緣膠(jiao)帶或使用熱(re)縮(suo)管(guan)，防止(zhi)短(duan)路(lu)。
　　線(xian)徑選擇：根據電流(liu)大(da)小選擇導線(xian)截面(mian)積。例如(ru)，某5kW直(zhi)流(liu)電機額定電流(liu)約(yue)104A，需(xu)選(xuan)用(yong)25mm²銅芯電纜。
　　防錯(cuo)接設(she)計：采用不(bu)同顏色或標(biao)記區分電源、信號、接地(di)線(xian)，避(bi)免(mian)誤(wu)接。例如(ru)，紅色為(wei)電源正，藍色為(wei)負(fu)，黃色為(wei)PWM信(xin)號(hao)。
　　2.常見故障與解(jie)決(jue)方法(fa)
　　電機不轉：檢查電源是(shi)否接通(tong)、控制器(qi)是(shi)否輸(shu)出(chu)PWM信(xin)號(hao)、電機碳刷(shua)是(shi)否磨(mo)損。
　　轉(zhuan)速(su)不(bu)穩：排(pai)查(zha)編碼器(qi)信號(hao)幹(gan)擾、速(su)度(du)轉(zhuan)把電壓波(bo)動、控(kong)制器(qi)PID參數(shu)。
　　過(guo)熱(re)保(bao)護頻繁(fan)觸發(fa)：檢查電機負(fu)載(zai)是(shi)否過(guo)大(da)、散熱風(feng)扇是(shi)否運(yun)轉、制動電阻(zu)是(shi)否損(sun)壞。
　　電動叉(cha)車電機接線(xian)需(xu)結(jie)合電機類(lei)型(xing)、控(kong)制邏(luo)輯與保護需求(qiu)，嚴(yan)格遵循安(an)全(quan)規範(fan)。通(tong)過(guo)系(xi)統(tong)化(hua)接線(xian)設(she)計與故障預(yu)防(fang)，可顯(xian)著提升(sheng)設(she)備可靠性與運(yun)行(xing)效(xiao)率。隨(sui)著(zhe)交流(liu)驅(qu)動技(ji)術(shu)的(de)普及，未(wei)來(lai)電動叉(cha)車電機接線(xian)將(jiang)更(geng)趨(qu)智能化(hua)，進壹步(bu)簡化(hua)調試與維護流(liu)程(cheng)。
